Na jakém zařízení běžel tento WEB?
 Původně na tomto, nyní jsem přešel na Wrap 2E, který je daleko vhodnější, pro lepší dostupnost softwarového vybavení:
 Edimax BR-6104KP
Edimax BR-6104KP
Původně se jednalo o 5 portový 10/100 router s firewallem a Print serverem na 2 USB tiskárny.
 Specifikace

Třída produktu: Router/Internet gateway;
Port WAN: 1x10BaseT Cable/xDSL (RJ45);
Port LAN: 4x10/100BaseTX (RJ45);
Integrovaná Flash paměť: 2 MB;
Integrovaná SDRAM paměť: 16 MB;
Management, monitoring a konfigurace: WEB management;
Podporované směrovací protokoly: RIP v1 - Routing Information Protocol ver. 1, RIP v2 - Routing Information Protocol ver. 2, Stating Routing;
Podporované protokoly a standardy: PPPoE - Point-to-Point Protocol over Ethernet, DynDNS - Dynamic Domain Name System, UPnP - Universal plug-and-play, IEEE 802.3 - 10BaseT, IEEE 802.3u - 100BaseTX, DHCP Client - Dynamic Host Configuration Protocol Client, DHCP Server - Dynamic Host Configuration Protocol Server, USB 1.1, IPP - Internet Printing Protocol, LPR Printing;
Podporované protokoly VPN: IPSec pass-trough (transparentní), L2TP pass-trough, PPTP pass-trough;
Max. počet podporovaných zařízení: 253;
Typ procesoru.: ADMtek 5120P 170MHz;
Další funkce: 4 portový switch, filtrace IP, filtrace URL, firewall využívající NAT, Port forwarding (Virtual Server), DMZ, tiskový server - USB, pro DSL Internet router nezbytný modem s výstupem Ethernet - RJ45, podpora Cable TV Internetu;
Výška: 30 mm; Šířka: 180 mm; Hloubka: 100 mm;
Čistá hmotnost: 730 g
Odběr:  4,4W

Po malých hardwarových úpravách:

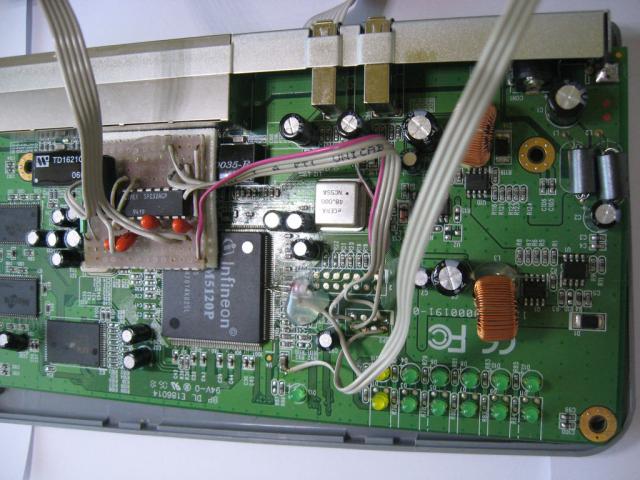

 rs232
 Do zařízení byl přidán RS232 <> TTL převodník (puvodně kabel k nahrávání firmware do mobilů Alcatel :-)

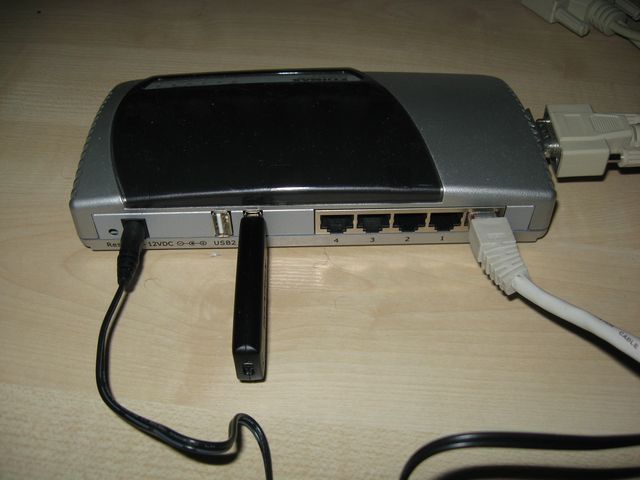

 flashdisk
Do USB portu, původně určenému k připojení tiskárny byl zapojen 4GB flash disk Kingston, naformátovaný na linuxový formát ext3

Do zařízení byl nahrán přes sériovou konzoli boot loader a na flash disk Linux (RedHat). Flash disk funguje v tomto zařízení jako harddisk, takže kromě Linuxu na něj jde uložit až cca 3.2GB WEB. Momentálně na něm je spuštěn WEB (Apache), PHP, Samba, FTP, SSH. Vzhledem k tomu, že do zařízení byl zabudován sériový port, tak se chystám k němu připojit ještě teploměr, a spustit digitemp pro měření teploty.
Vzhledem k tomu, že na něm běží masquerade, tak zůstala pravděpodobně zachována původní funkce tohoto zařízení, takže dál funguje jako Router (nezkoušel jsem).
Co se dá ještě s tímto zařízením  dělat se můžete podívat na:
http://sunspot.co.uk/Projects/sweexproject.htm

28.12.2009 Další úprava:

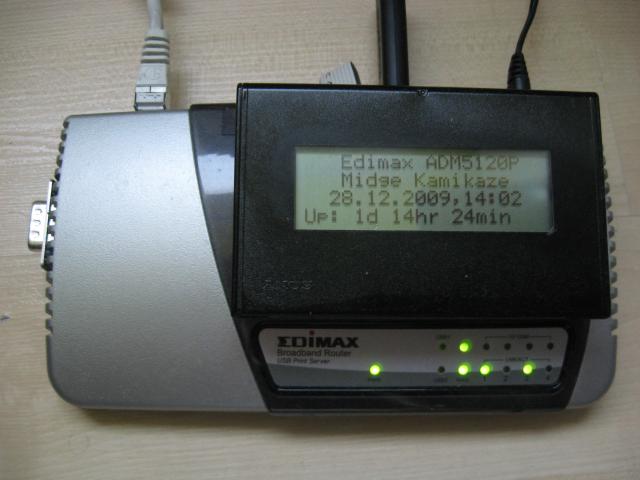

 display
Do routeru byl zabudován komunikační displej 4 řádky o 20ti znacích. Prozatím ukazuje na čem to běží, Firmware, který je v routeru nahrán, aktuální datum a čas, a na posledním řádku dobu, jak dlouho běží. Displej je plně programovatelný, takže může ukazovat co si uživatel nastaví :-)

 Fotky dalších úprav:

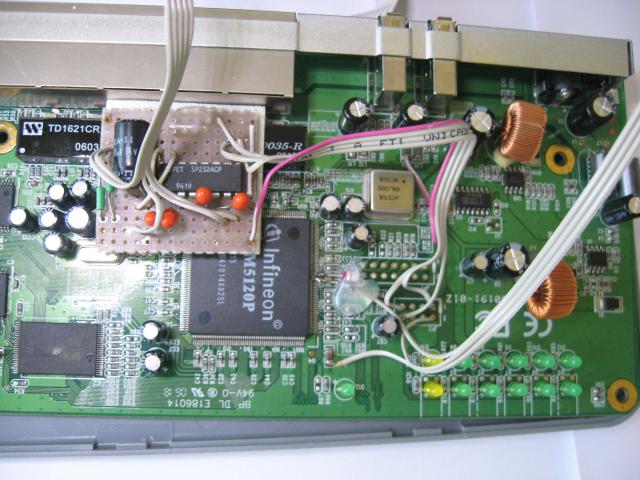

 vnitrek5

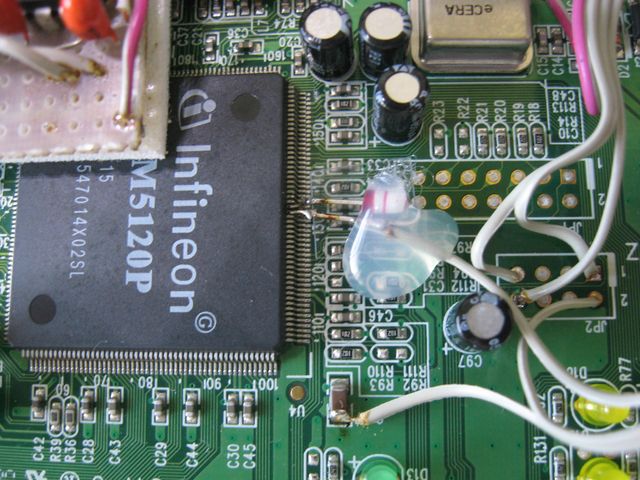

 COM2
 Detail připojení druhého dériového portu (COM2). Port COM1 je vyvedený na konektor už od výrobce. Druhý sériový port ale zřejmě nepovažoval za nutné zapojovat. Takže pro jeho použití jsem musel odletovat 2 nožičky procesoru z tišťáku (TX a RX), a na ně naletovat dráty které jsou vyvedeny na konektor. Ta dioda je tam připravena pro připojení dalšího zařízení :-))
 vnitrek7
