Quad anténa ze starého CD |
|
|

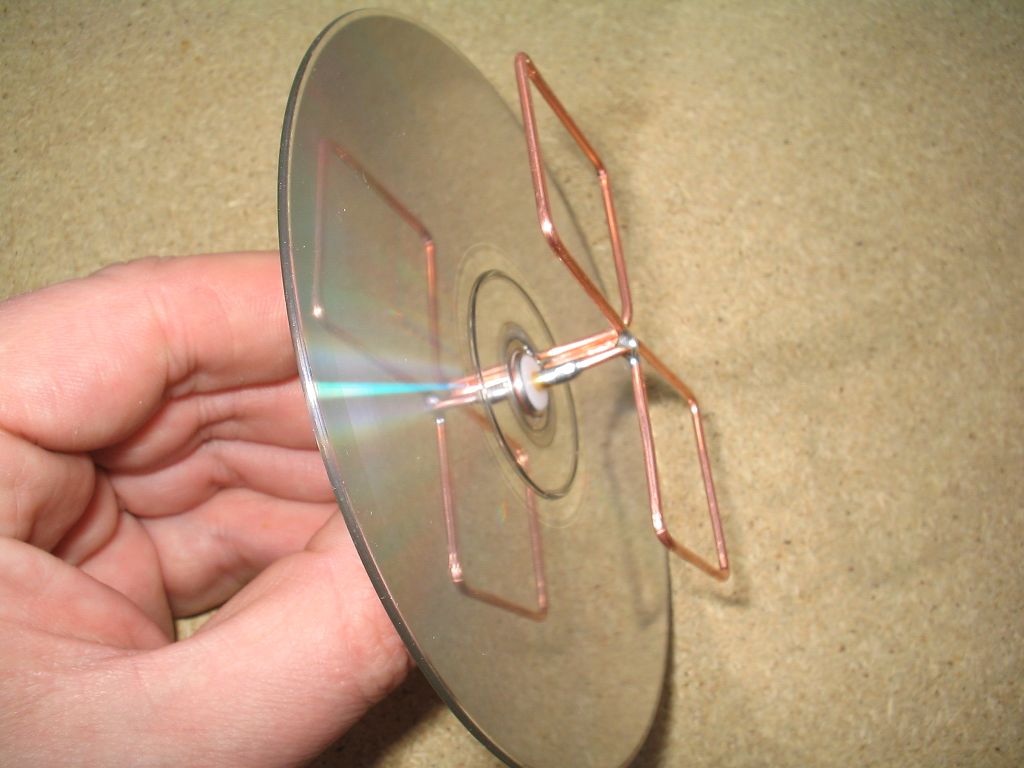

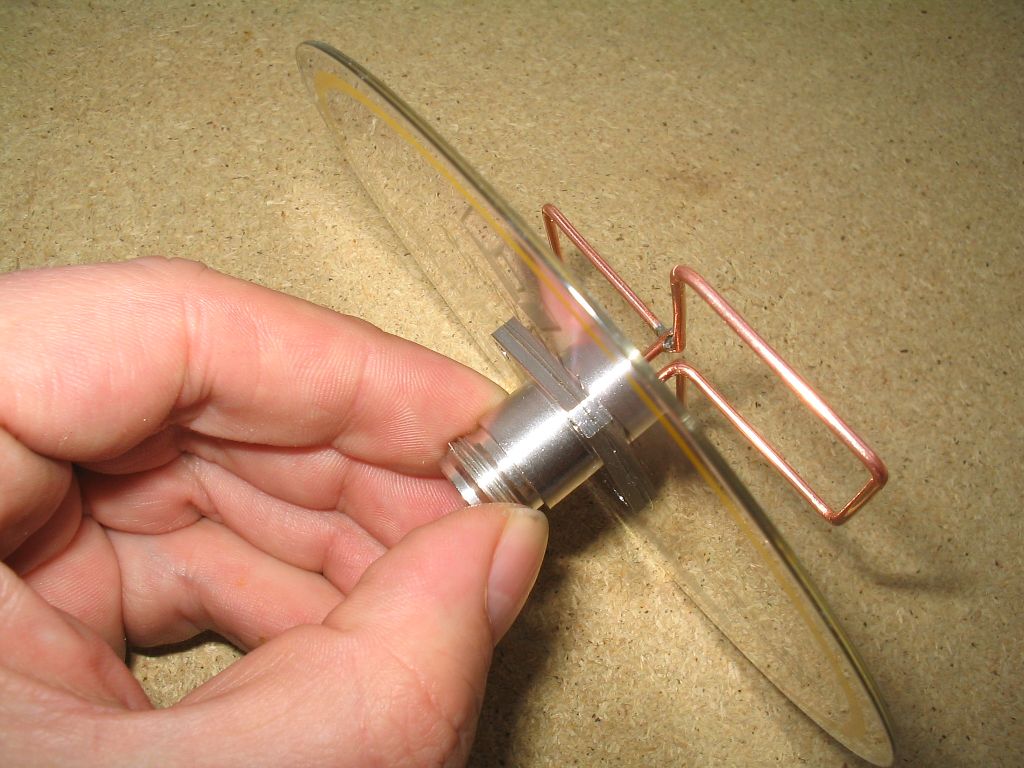

Nějak jsem dnes neměl co dělat, tak jsem zkusil vyrobit jednoduchou anténu
Quad pro pásmo WiFi z kusu drátu, N konektoru a starého CD (Klikněte na obrázky pro zvětšení) |
|
 |
 |
 |
 |
| Po otestování a porovnání s Quad anténou kterou mám od Montyho a na kterou běžně jedu jsem zjistil, že Link Quality klesl ze 100% na 98% a Signal Strength ze 61% na 59%, což mě docela překvapilo. Myslel jsem si, že budu rád, když to bude mít VŮBEC nějaký signál :-) | |

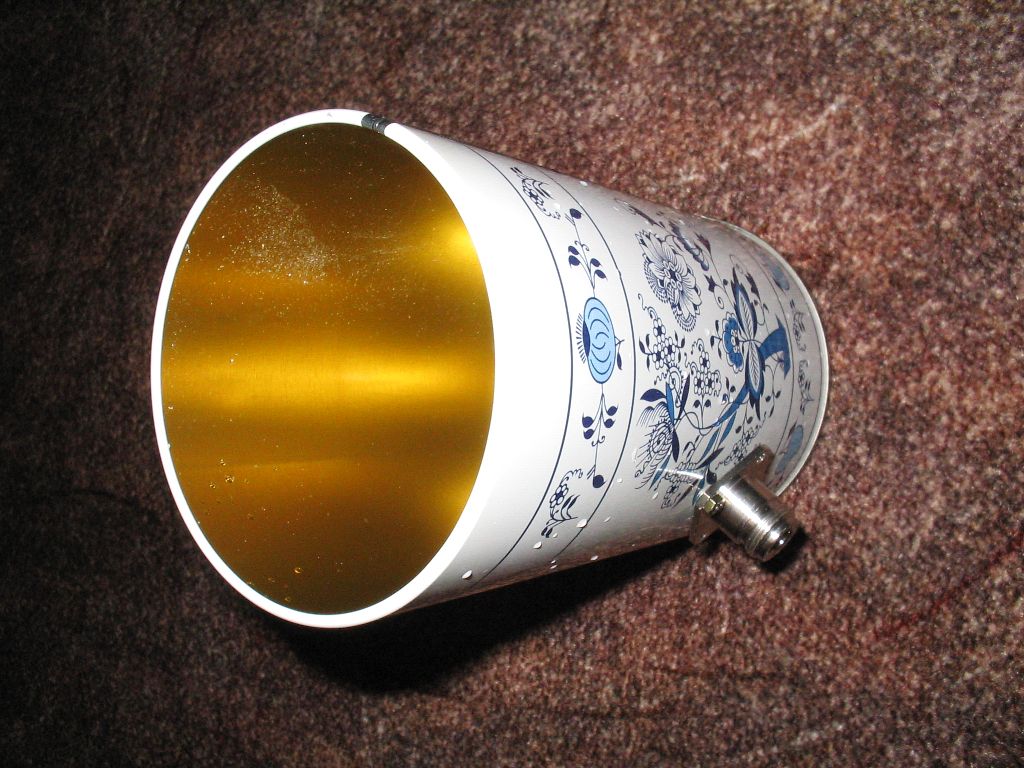

| Další anténa "Plechovka" | |
 |
 |
 |
 |

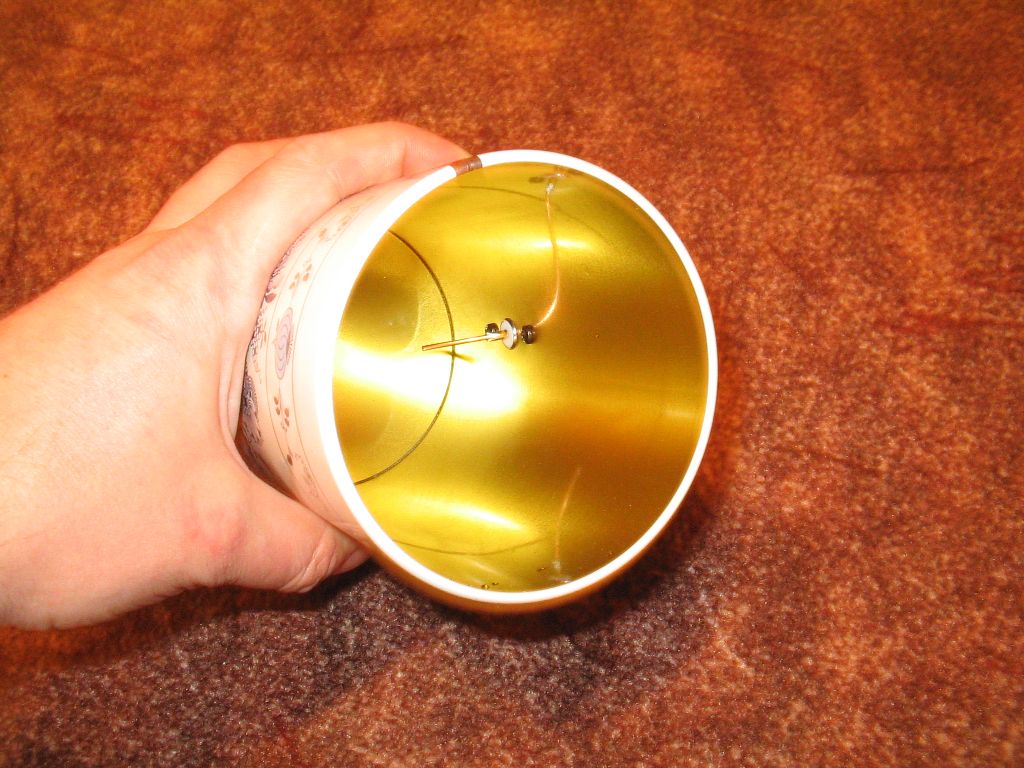

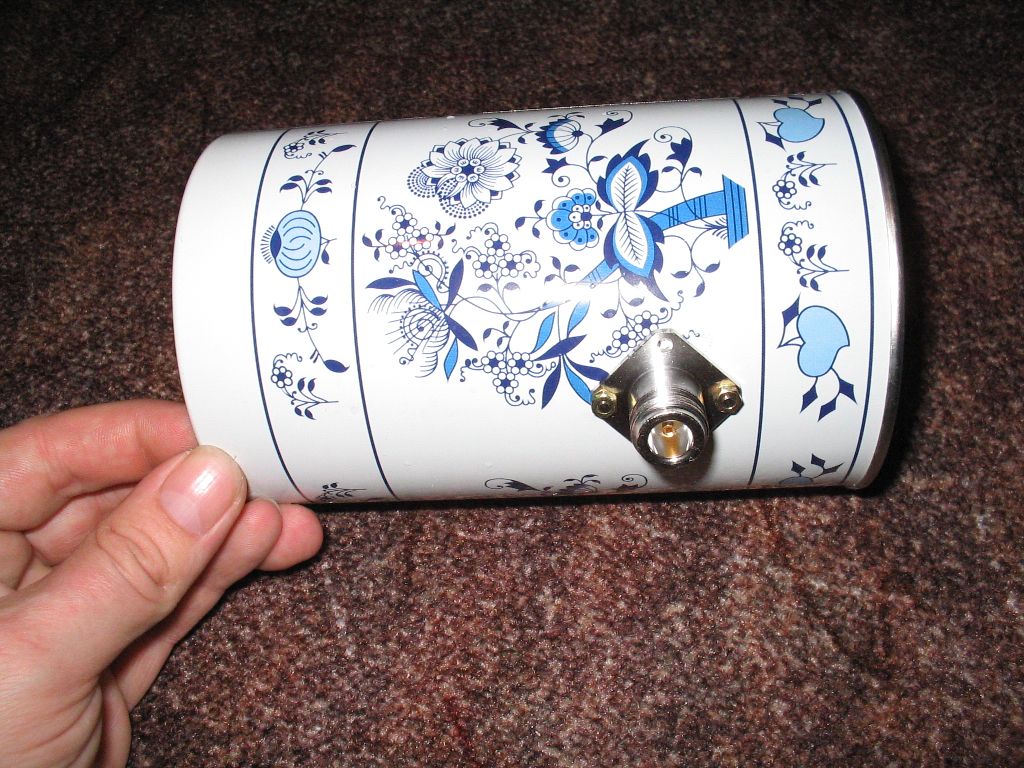

| Opět mne docela překvapily parametry této antény. I když jsem nedodržel průměr plechovky (má být do 90mm a tato má 98mm, čímž se posune frekvenční rozsah mírně dolů), má opět tato anténa celkem slušné parametry. Link Quality klesl ze 100% na 98% a Signal Strength ze 61% na 58%. Anténa má podstatně vyšší směrovost, pootočení o cca 10-15 stupňů klesne signál o 10%. Možná by tato její vlastnost šla využít v místech, kde je signál rušen jinými zdroji signálu. Výroba této antény je podstatně jednodušší a rychlejší. Stačí vyvrtat díru do plechovky a přišroubovat konektor s kusem připájeného rovného drátu. Bohužel sehnat vhodnou plechovku dá docela práci (tuto jsem koupil před časem v Bille za cca 40Kč). | |
| Program v Excelu pro výpočet rozměrů WiFi antén: waveguide.zip (10KB) | |
|
|
|
